C. KEGIATAN BELAJAR 3
1. Tujuan Kegiatan Belajar 3
Setelah menyelesaikan kegiatan belajar 3, diharapkan peserta didik dapat:
a. Melaksanakan pemeriksaan sistem starter secara berkala/rutinb. Mencari gangguan yang terjadi pada sistem starterc. Mengatasi gangguan pada sistem starter pada kendaraan
2. Uraian Materi 3
Berikut ini langkah-langkah pemeriksaan sistem starter pada kendaraan (mobil):
a. Memeriksa berat jenis dan permukaan elektrolit pada baterai
- Memeriksa banyaknya elektrolit pada setiap sel, jika tidak cukup diisi dengan menggunakan air suling/air accu.
- Memeriksa berat jenis elektrolit pada masing-masing sel dengan hydrometer, berat jenis standart 1, 25 – 1, 29. Jika kurang dari standart lakukan pengisian pada baterai dengan baterai charger.
b. Memeriksa terminal baterai, fuse, dan fusible link.
- Memeriksa terminal baterai, tidak boleh ada karat atau kendor apabila kotor bersihkan dengan sikat kawat.
- Memeriksa kontinuitas fuse dan fusible link menggunakan ohmmeter. Jika ada yang putus diganti.
c. Pengetesan Kemampuan Kerja Starter
d. Pengetesan Switch Magnet
Peringatan:
- Setiap pengetesan dilakukan dalam waktu 3-5 detik agar koil tidak terbakar
- Lepaskan terminal C
Starter tidak dapat berputar
Syarat pemeriksaan
- Baterai terisi
- Ikatan pada terminal – terminal solenoid dan kabel massa antara motor dan body harus tidak terjadi oksidasi

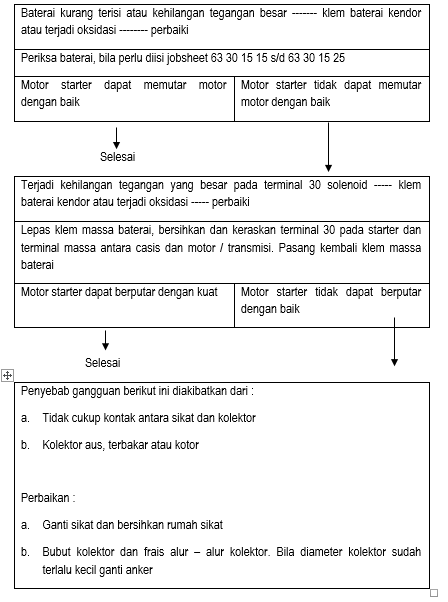

Motor berputar lambat
