Perbaikan dan Perawatan Ban Dalam dan Ban Luar

MATERI 1

Ban adalah peranti yang menutupi velg suatu roda. Ban adalah bagian penting dari kendaraan darat, dan digunakan untuk mengurangi getaran yang disebabkan ketidakteraturan permukaan jalan, melindungi roda dari aus dan kerusakan, serta memberikan kestabilan antara kendaraan dan tanah untuk meningkatkan percepatan dan mempermudah pergerakan.

Ban merupakan bagian dari kendaraan yang langsung berhubungan dengan jalan. Dan berfungsi untuk menjamin kendaraan berjalan nyaman dan aman dengan mengurangi hambatan – hambatan gelinding ( rolling resistance ) roda.

Fungsi Ban

A. Fungsi Utama Ban

1. Menahan beban

Gambar : Memikul Beban Kendaraan

Dalam hal menahan beban, yang paling berpengaruh adalah tekanan angin, karena angin dalam ban berfungsi untuk menopang berat kendaraan dan muatan.

2. Meredam guncangan

Gambar : Meredam Guncangan

Tekanan angin dan tipe ban (radial/ bias) sangat berpengaruh dalam meredam guncangan awal sebelum diredam lagi oleh suspensi. Ban tipe radial mampu meredam guncangan lebih baik daripada ban tipe bias.

3. Meneruskan tenaga dari mesin

Gambar : Meneruskan Gaya Gerak

Ban berfungsi untuk meneruskan gaya gerak dan pengeraman ke permukaan jalan, hal ini berkaitan dengan kinerja traksi dan pengereman. Yang berpengaruh dalam hal ini adalah pattern atau kembangan telapak ban.

4. Meneruskan fungsi kemudi

Gambar : Meneruskan Pengemudian

Ban sangat penting dalam mengontrol arah kendaraan, hal ini akan menentukan kemampuan bermanuver dan kestabilan dalam berkendara

MATERI 2

B. Konstruksi Ban

1. Ban Bias ( Diagonal )

Ban bias adalah ban yang dibuat dengan susunan dua atau lebih benang yang melingkar dari bead ke bead dengan membentuk sudut 40 derajat hingga 65 derajat terhadap garis  tengah lingkaran ban. Ban dengan struktur bias adalah yang paling banyak dipakai pada kendaraan angkutan, karena ban konstruksi ini hanya mengandalkan kekuatan menahan beban berat.

Gambar : Konstruksi Ban Bias

Gambar : Nama Bagian Ban Bias

Kode dan ukuran ban bias

Kode Ukuran ban bias berbeda dengan kode ukuran ban konstruksi Radial, contoh kode ukuran ban bias adalah 7.50 – 16 8PR, artinya angka 7.50 dari rangkaian kode 7.50 – 16 8PR merupakan lebar ban dalam satuan inchi, 16 merupakan diameter RIM dalam satuan inchi kemudian kode 8PR adalah bahwa lapisan karkas pada ban tersebut kekuatannya setara dengan 8 lapisan jika lapisan karkasnya terbuat dari cotton.

Jadi kode ban bias 7.50 – 16 8PR adalah ban tersebut mempunyai lebar 7.5 inchi dan diameter untuk RIM 16 inchi serta mempunyai kekuatan beban pikul setara 8 lapisan karkas.

2. Ban Radial

Ban radial adalah sejenis desain ban otomotif. Rancangan ban radial pertama dipatenkan pada tahun 1915 oleh Arthur W. Savage, seorang produsen ban yang sukses dan  seorang penemu di San Diego, California. Paten Savage telah kadaluarsa pada tahun 1949. Ban radial biasanya digunakan untuk mobil berpenumpang dan truk ringan dan jarang digunakan untuk kendaraan berat seperti tronton atau kendaraan berat  lainnya. Ban radial memiliki konstruksi carcass cord membentuk sudut 90 derajat terhadap keliling lingkaran ban. Jadi dilihat dari samping.

Konstruksi cord adalah dalam arah radial terhadap pusat atau crown dari ban. Bagian dari ban berhubungan langsung dengan permukaan jalan diperkuat oleh semacam sabuk pengikat yang dinamakan "Breaker" atau "Belt". Ban Radial memiliki jalinan plycord yang membentang dari satu bibir ban ke bibir ban sampingnya. Jalinan antara Plycord juga di perkuat oleh sabuk kawat baja.

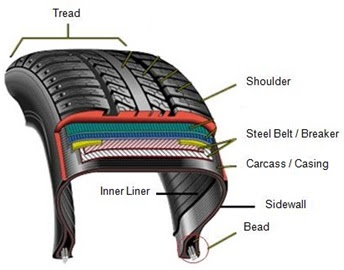

Gambar :  Bagian Ban Radial

Nama Bagian Ban Radial

1. Tread adalah lapisan karet luar bagian telapak ban yang berfungsi untuk melindungi carcass ban terhadap keausan , benturan, kerusakandan tusukan obyek dari luar yang dapat merusak ban. Tread dibuat banyak pola yang disebut Pattern, yang langsung berhubungan dengan permukaan jalan dan menghasilkan tahanan gesek yang memindahkan gaya gerak dan gaya pengereman kendaraan ke permukaan jalan.
2. Breaker dan Belt adalah bagian lapisan benang ( pada ban Bias terbuat dari tekstil, sedangkan pada ban Radial terbuat dari kawat baja ) yang diletakkan di antara tread dan carcass / casing yang memperkuat daya rekat keduanya . Berfungsi untuk melindungi serta meredam benturan yang terjadi pada Tread agar tidak langsung diserap oleh Carcass / Casing.
3. Carcass / Casing adalah lapisan benang pembentuk ban dan merupakan rangka ban yang keras, berfungsi untuk menahan udara yang bertekanan tinggi, tetapi harus cukup flexibel untuk meredam perubahan beban dan benturan. Carcass terdiri dari ply ( layer ) dari tire cord yang direkatkan menjadi satu dengan karet.
4. Bead adalah bundelan kawat yang disatukan oleh karet yang keras dan berfungsi berfungsi untuk mencegah robeknya ban dari rim oleh karena berbagai gaya yang bekerja. Udara bertekanan di dalam ban mendorong bead keluar pada rim peleg dan tertahan kuat disana. Bead dilindungi dari kerusakan karena gesekan dengan peleg dengan jalan memberinya lapisan karet keras yang disebut Chafer strip.
5. Sidewall adalah lapisan karet yang menutup bagian samping ban dan berfungsi untuk melindungi carcass terhadap kerusakan dari luar.Di sidewall tercantum nama pabrik pembuat, ukuran ban, dan informasi lainnya.
6. Inner Liner adalah pengganti ban dalam dan terbuat dari campuran karet yang kedap udara.
